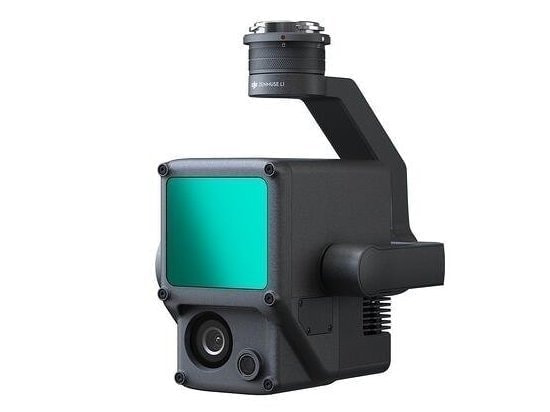

ZENMUSE L1
【製品紹介】

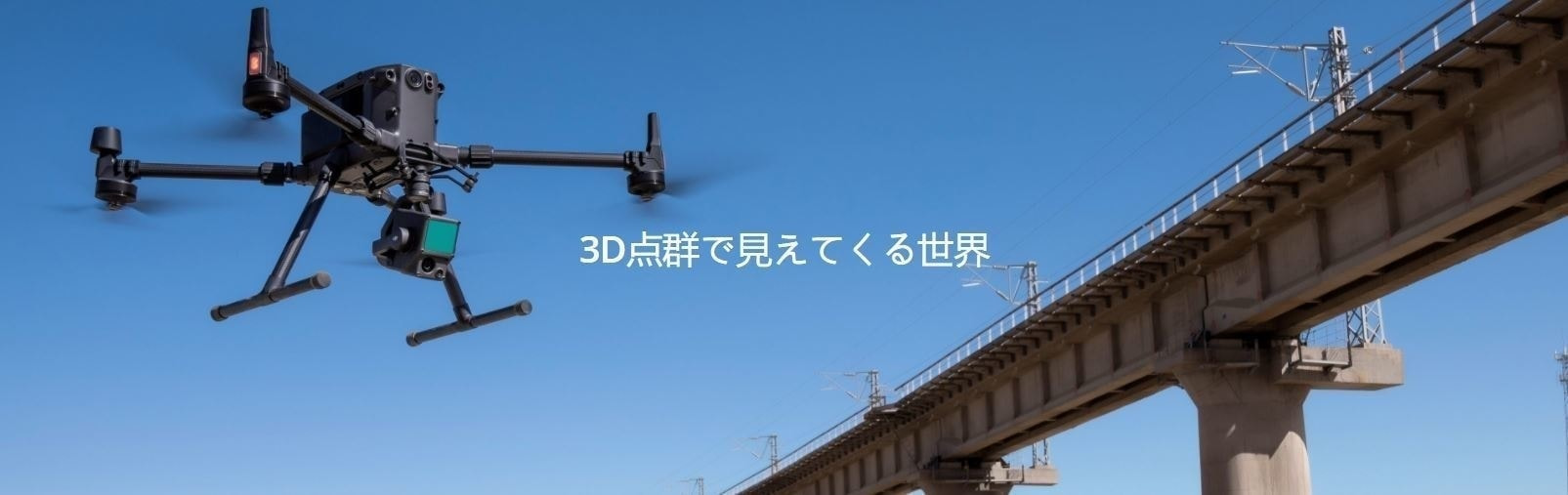

航空測量用のLidar + RGBソリューション
Zenmuse L1は、Livox製LiDARモジュール、高精度IMU、および3軸安定化ジンルに1インチCMOSセンサーを備えたカメラが搭載されています。Matrice 300 RTKとDJI Terraを併用すると、L1はリアルタイムに3Dデータを取得でき、複雑な構造の詳細データを効率的にキャプチャーして、高精度の構築モデルを提供する完璧なソリューションを形成します。

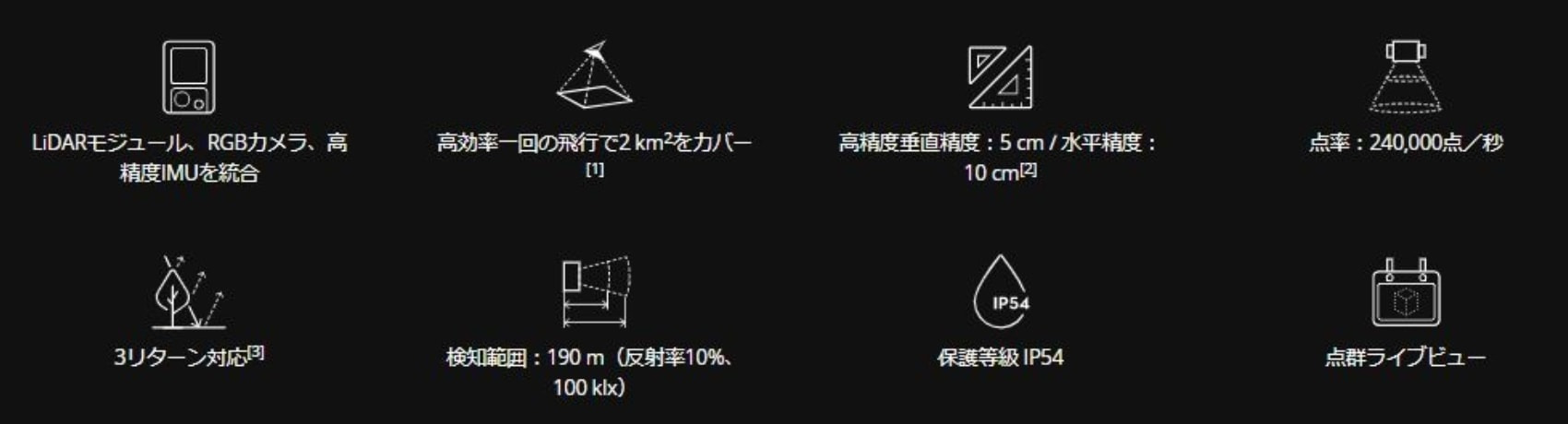

妥協のないデジタル化
並外れた効率性
リアルタイムでトゥルーカラー点群モデルを生成します。または、70° FOVのLivox製フレームLiDARモジュールと1インチセンサー可視光カメラを使用して、一度の飛行で2 km2の点群データを取得します。
比類のない正確性
高精度IMU、測位用ビジョンセンサー、GNSSデータ連携により、センチメートル精度でのモデル構築を実現します。
いつでも利用可能

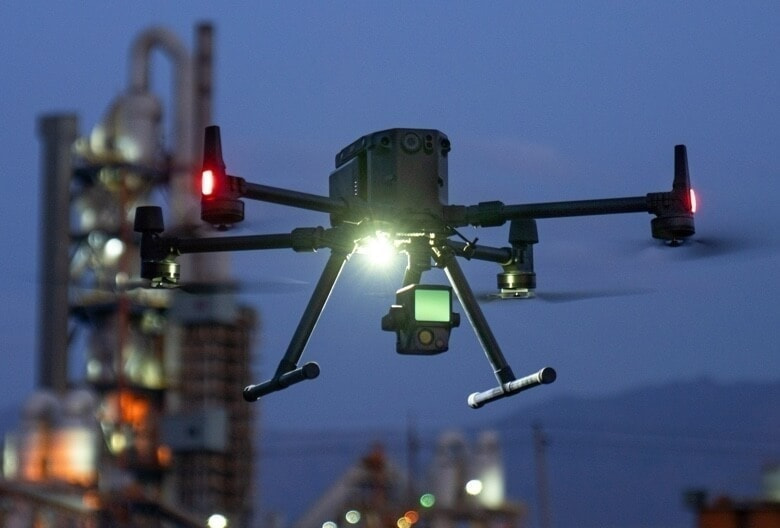

保護等級IP54により、L1は雨や霧などの悪天候条件下でも動作します。LiDARモジュールのアクティブスキャン方式により、夜間でも飛行が可能です。
飛行中に、データを視覚化

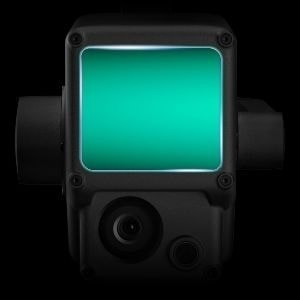

Livox製LiDARモジュール
・最大100%有効な点群を生成するフレームLiDAR
・検知範囲：190 m（反射率10%、100 klx）
・実効点率：240,000点/秒
・3リターン対応
・非反復スキャンパターン、反復スキャンパターン
・検知範囲：190 m（反射率10%、100 klx）
・実効点率：240,000点/秒
・3リターン対応
・非反復スキャンパターン、反復スキャンパターン
視覚情報を全て記録

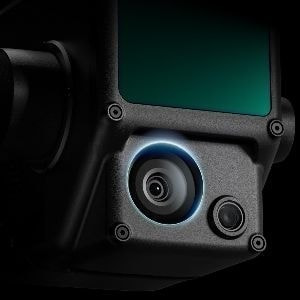

RGBカメラ
・20MP
・1インチ CMOSセンサー
・メカニカルシャッター
・1インチ CMOSセンサー
・メカニカルシャッター
いつでも正確なディテールを

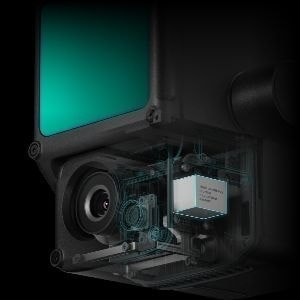

高精度IMU
・正確な測位をサポートするビジョンセンサー
・GNSS、IMU、RGBデータの融合
・GNSS、IMU、RGBデータの融合

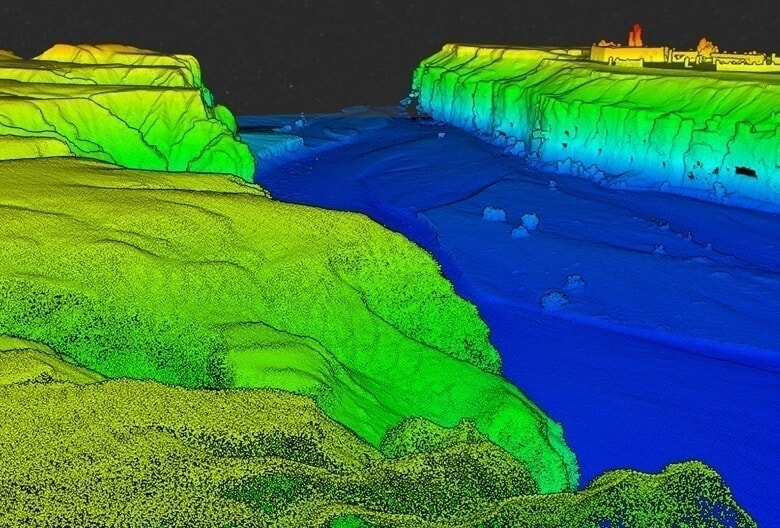

点群ライブビュー
リアルタイムの点群によって現地で即座に結果を確認でき、オペレーターが重大な意思決定を素早く下すための情報を得ることができます。 各フライトの直後に点群データを確認することによって、現場作業の品質も検証できます。

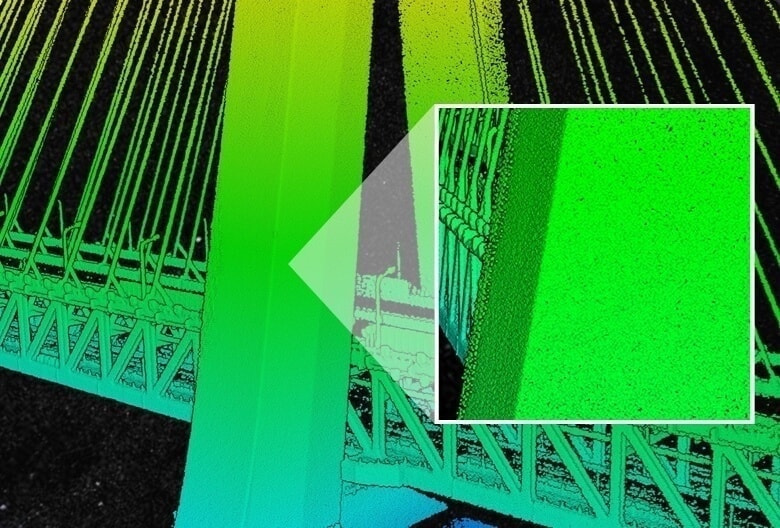

測定とアノテーション
測定とアノテーションを使用して、点群モデルの重要な測定結果を取得・考察できます。

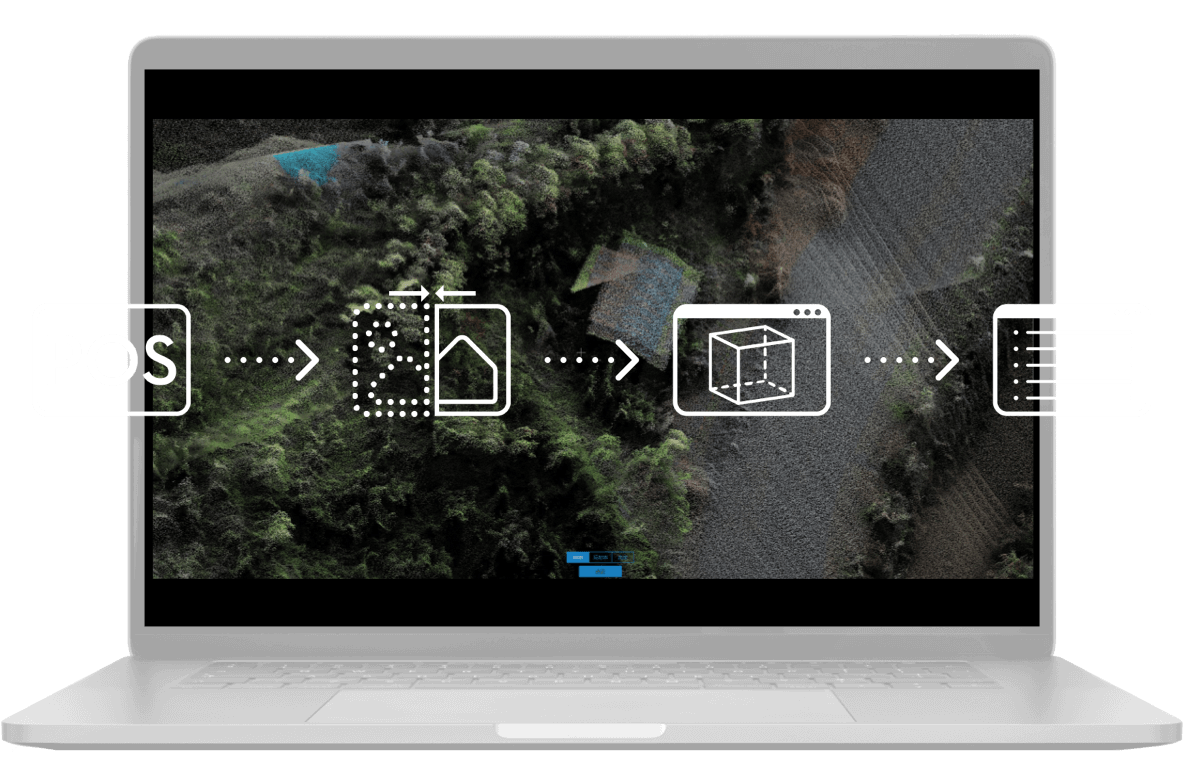

ワンストップで行える後処理
DJI Terraは、POSデータ計算の実行に加えて、IMUとGNSSのデータを融合し、点群と可視光を計算します。そのため、構築されたモデルと精度レポートが簡単に生成されます。
適用シナリオ
【スペック】
| 一般 | |
| 名称 | Zenmuse L1 |
| サイズ | 152 mm × 110 mm × 169 mm |
| 重量 | 930±10 g |
| 消費電力 | 標準：30 W |
| 最大：60 W | |
| 保護等級 | IP54 |
| 対応機体 | Matrice 300 RTK |
| 動作環境温度 | -20° to 50° C (-4° to 122° F) |
| 0° to 50° C (32° to 122° F) （RGBマッピングカメラの使用時） | |
| 保管環境温度 | -20° to 60° C (-4° to 140° F) |
| システム性能 | |
| 測定距離 | 450 m @ 反射率80%, 0 klx |
| 190 m @ 反射率20%, 100 klx | |
| 点数 | シングルリターン：最大240,000ポイント/秒 |
| マルチリターン：最大480,000ポイント/秒 | |
| システム精度（RMS 1σ）1 | 水平: 10 cm @ 50 m |
| 垂直: 5 cm @ 50 m | |
| リアルタイムカラーリングモード | 原色; 反射率着色; 高低差着色; 距離着色 |
| Lidar | |
| レンジ精度（RMS 1σ）1 | 3 cm @ 100 m |
| 最大リターン | 3 |
| スキャンモード | 非反復走査パターン、反復走査パターン |
| FOV | 非反復走査パターン：70.4°（水平）× 77.2°（垂直） |
| 反復走査パターン：70.4°（水平）× 4.5°（垂直） | |
| IMU | |
| レーザークラス | Class 1 （IEC 60825-1:2014）（目の安全規格） |
| IMU 更新頻度 | 200 Hz |
| 加速度センサー範囲 | ±8 g |
| 角速度計範囲 | ±2000 dps |
| Yaw精度（RMS 1σ）1 | リアルタイム: 0.3°, 後処理: 0.15° |
| Pitch / Roll 精度（RMS 1σ）1 | リアルタイム: 0.05°, 後処理: 0.025° |
| 補助ポジショニングビジョンセンサー | |
| 解像度 | 1280×960 |
| RGB マッピングカメラ | |
| センサーサイズ | 1 インチ |
| 有効ピクセル | 20 MP |
| 写真サイズ | 5472×3078 (16:9); 4864×3648 (4:3); 5472×3648 (3:2) |
| 焦点距離 | 8.8 mm / 24 mm (35mm換算) |
| シャッター速度 | メカニカルシャッター速度: 1/2000 - 8 s |
| 電子シャッター速度: 1/8000 - 8 s | |
| ISO | 動画: 100 – 3200 (Auto), 100 – 6400 (Manual) |
| 静止画: 100 - 3200 (Auto), 100 - 12800 (Manual) | |
| 絞り範囲 | f/2.8 - f/11 |
| 対応ファイルシステム | FAT (≤32 GB); exFAT (>32 GB) |
| 写真フォーマット | JPEG |
| 動画フォーマット | MOV, MP4 |
| 動画解像度 | H.264, 4K: 3840×2160 30p |
| ジンバル | |
| スタビライズシステム | 3軸 (チルト, ロール, パン) |
| 角度ぶれ範囲 | 0.01° |
| マウント | 取り外し可能 |
| 機械的な可動範囲 | チルト: -120° to +30° |
| パン: ±330° | |
| オペレーションモード | フォロー/フリー/リセンター |
| データストレージ | |
| Rawデータストレージ | 写真/IMU/GNSS/点群データ/キャリブレーションファイル |
| 対応SDカード | microSD：シーケンシャル書き込み速度50 MB/秒以上、UHS-Iスピードクラス3以上 |
| 最大容量：256 GB | |
| 後処理ソフトウェア | |
| 対応ソフトウェア | DJI Terra (Proバージョン) |
| データフォーマット | DJI Terra (Proバージョン) 標準フォーマットの点群モデルのエクスポートをサポート |
| 点群フォーマット: PNTS/LAS/PLY/PCD/S3MB フォーマット | |
1. この精度は、DJI ラボ環境にて、以下の条件が全て揃っている状態で測定：5 分間のウォームアップ後、DJI Pilot でキャリブレーション飛行を有効にした状態でマッピングミッション中、RTK ステータスが FIX の状態。相対高度 50 m、飛行速度 10 m/s、ジンバルピッチ -90°、飛行ルートの各直線部が1000 m 以下に設定。DJI Terra を後処理で使用。
2. 25℃の環境で100 m離れた対象物(反射率80%)を使用しての測定値です。測定結果はテスト条件によって異なる場合があります。
※記載の数値に誤差が生じる場合があります。
※製品の仕様は予告なく変更になる場合があります。
